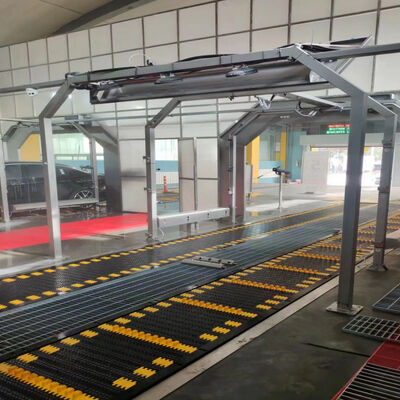

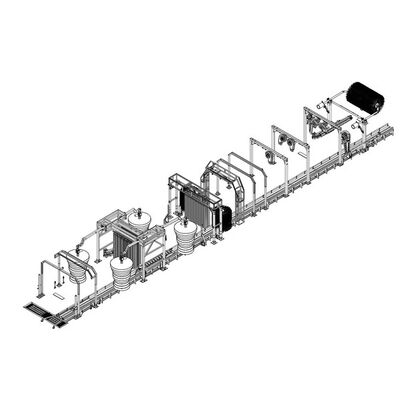

Ce système avancé de lavage de voiture en tunnel de 25 mètres dispose de 14 brosses et des capacités de nettoyage haute pression,conçus pour des opérations commerciales à volume élevé avec une automatisation intelligente et des caractéristiques de sécurité complètes.
Les composants électriques Schneider avec protection contre les surtensions, les surtensions, les sous-tensions et les courts-circuits.boîtes de contrôle anti-corrosion conformes aux normes CEI et CCC.
Mode de lavage économique, standard et revêtu avec système de fond et commutation de sélection de téléphone portable pour des capacités de service différenciées.
Système contrôlé par PLC avec capteurs photoélectriques infrarouges et de proximité pour la détection automatique du modèle de véhicule et le positionnement précis pendant le fonctionnement.
Fonction de drainage automatique de l'eau avec chauffage par tuyauterie pour éviter le gel à basse température, assurant un fonctionnement continu.
Surveillance complète avec alarmes de surcharge du moteur, fonctions d'arrêt d'urgence, alertes de perte de phase et capacités de dépannage à distance.
Surveillance par caméra à 360 degrés avec contrôle intelligent de fond et fonctions d'arrêt/réinitialisation d'urgence pour une sécurité opérationnelle maximale.
| Paramètre | Spécification |
|---|---|
| Modèle | S9 |
| Taille de l'équipement | Les mesures de sécurité doivent être appliquées en tenant compte de l'étendue de l'eau. |

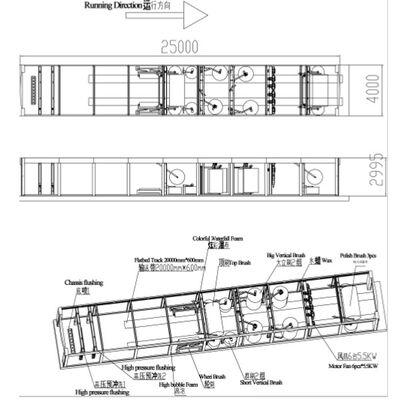

| Zone d'installation | 25,000 mm × 4000 mm |
| Besoins en énergie | AC380V 50 Hz (système à cinq fils) |
| Besoins en eau | Diamètre du tuyau DN25, débit ≥ 200 L/min |
| Source d'air | Pression 0,75-0,9Mpa, débit ≥ 0,1 m3/min |
| Taille du véhicule lavable | 5.2 m × 2,15 m × 2,1 m (empattement ≤ 3,2 m) |
| Capacité | 50 à 60 véhicules par heure |
| Composant | Marque/Origine |
|---|---|
| Contrôleur programmable (PLC) | Mitsubishi, Japon |
| Transformateur de fréquence | Mitsubishi, Japon |
| Contacteur | série Schneider LC1-D, France |
| Capteur photoélectrique | Banner, États-Unis |
| Transducteur de proximité | P+F, Allemagne |
| Moteur asynchrone triphasé | Siti, Italie |
| Pompes à eau haute pression | HP, Italie |
| Ressources | Consommation |
|---|---|
| L'eau | 120 litres par véhicule |
| Électricité | 1.1 kWh par véhicule |
| Le shampooing | 20 à 40 ml par véhicule |
| D'une teneur en eau inférieure ou égale | 30 ml par véhicule |
